一、虹科Panorama的组件功能

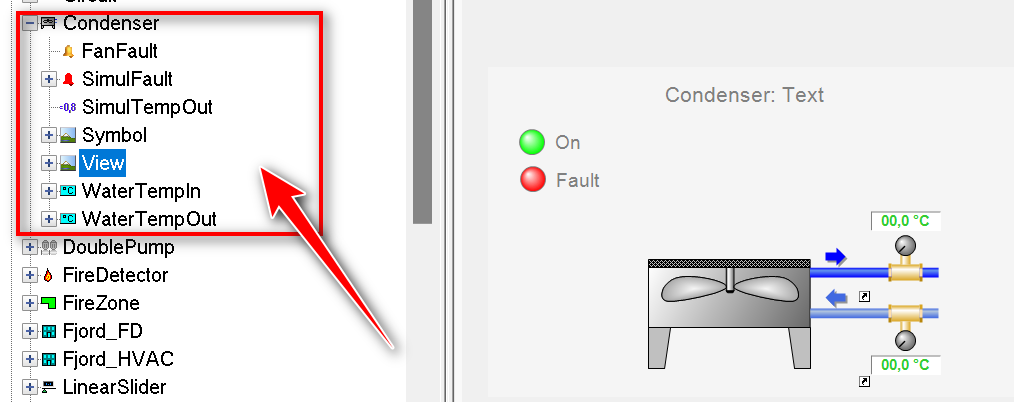

与传统的SCADA配置方法相比，虹科Panorama是一种面向对象的SCADA软件产品，带来了许多成本优势。在虹科Panorama SCADA平台中，用户可以为应用程序定义通用的“组件”对象，如泵、阀门、机器、发电机等。

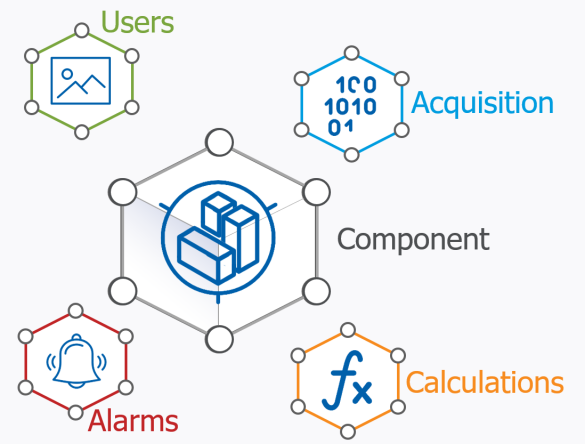

用户可以在这些通用组件中定义：

• 数据的外部链接；
• 画面图形，包括从“泵”图形对象调用任何子图形视图，例如，显示开关泵的按钮；
• 添加“泵”的警报；
• 添加通过计算得出关于“泵”的内部数据，包括“泵的运行小时数”，“泵消耗的能量”；添加数据库存储，如通用数据库或Panorama H2历史数据库等。

二、使用组件功能的优点

1. 节省开发时间：组件一旦开发完成，可以根据项目需要多次重复使用。每次创建项目实例时，不需要重新创建组件中包含的每个对象、配置对象的属性或创建组件中定义的链接。

2. 提高可靠性：使用该实例的开发人员仅访问必要的信息（接口属性），这样就降低了出错的风险。在测试应用程序时，开发人员不需要详细测试每个实例：实例使用错误是在组件属性上定义的配置错误或相关链接。

3. 减少维护时间：如果想为每个泵添加一个新的警报，或者为每个泵添加一个新的图形，或者修改关于每个泵配置的任何内容，只需转到泵组件并对组件进行更改。当保存时，所有实例将自动更新。

4. 更高的清晰度：

• 功能组件用于模拟工厂的每个元素。用户可以在应用程序中创建一个模拟化现场设备或场景。对于熟悉工厂的人员来说，这种模拟现场设备类型的程序都是“易懂的”。即使是对没有参与初始开发的人员，这也有助于维护。

• HMI组件用于构建随时可用的“HMI功能”：按钮、操作员消息、菜单、浏览器标签等。将多个复杂功能“封装”在单个组件会使应用程序更“易读”，从而更易于维护。

三、功能组件中“结构标签”实现

应用场景：每台设备20个点，每几十个设备分为1组，每个项目现场大约有几百上千台设备，在数量较多的情况下能够缩短开发时间。

实现目标：做一个设备1的画面，该关联的数据都已设定好，到设备2使用时，能够实现只复制设备1，然后直接关联设备2，就能调用设备2的数据，减小工作量。

（1）创建组件，在“Test”组件库中新建功能组件，命名为“Device”。

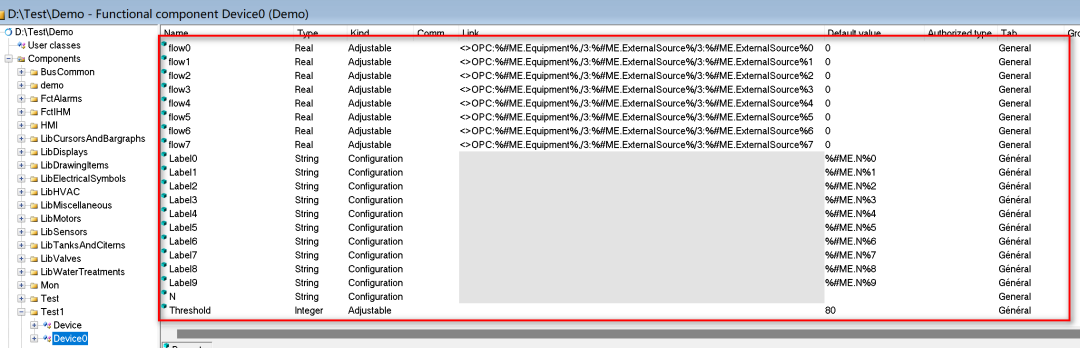

（2）打开组件，在属性编辑窗口添加变量，并对变量的类型和数据类型进行定义。

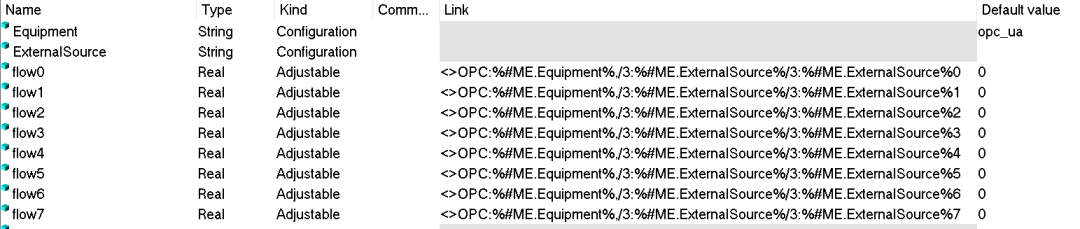

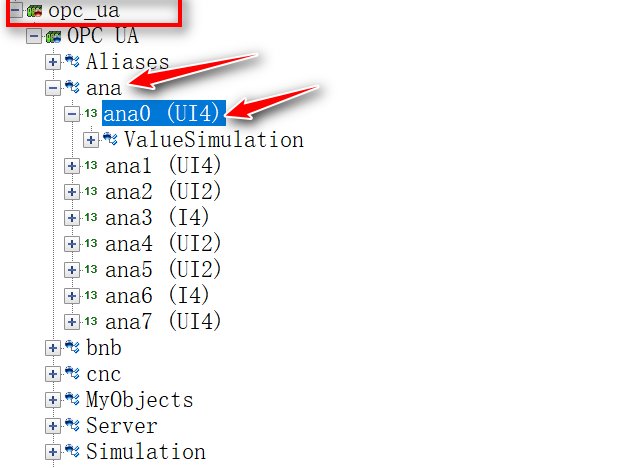

（3）配置链接变量，“flow0”是所需要配置的第一个外部变量，“Equipment”是变量前缀名，“ExternalSource”是链接到OPC UA服务器的变量位置。最后，所配置的第一个变量地址为：

“<>OPC:%#ME.Equipment%,/3:%#ME.ExternalSource%/3:%#ME.ExternalSource%0”。

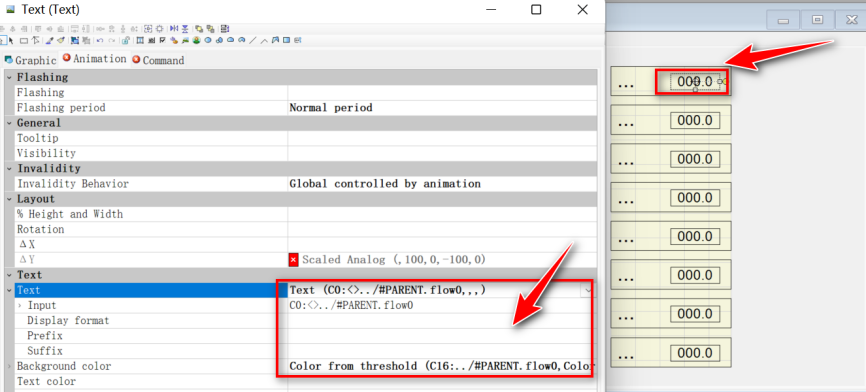

（4）在组件子程序窗口中组态画面，并链接更改属性，链接到相对应的变量。

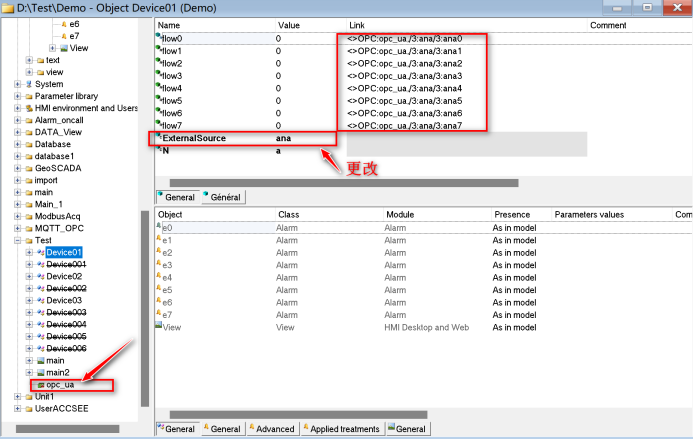

（5）在应用程序实例中调用控件，并根据当前设备所要链接的变量位置前缀名在 “ExternalSource”处添加，所链接的变量也会随之变化。

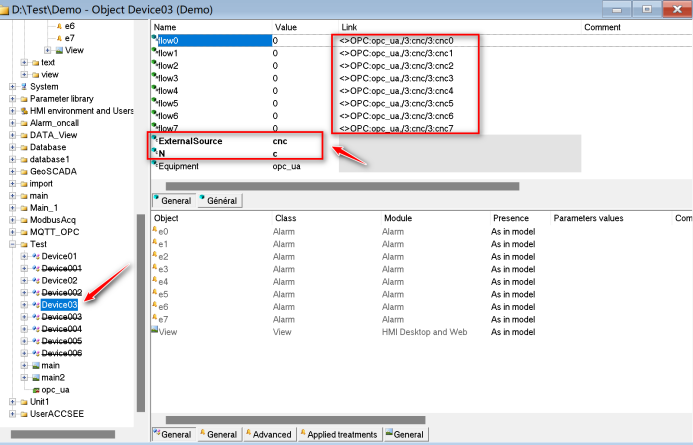

（6）同理，复制当前的控件，然后修改“ExternalSource”，变量地址被批量修改。

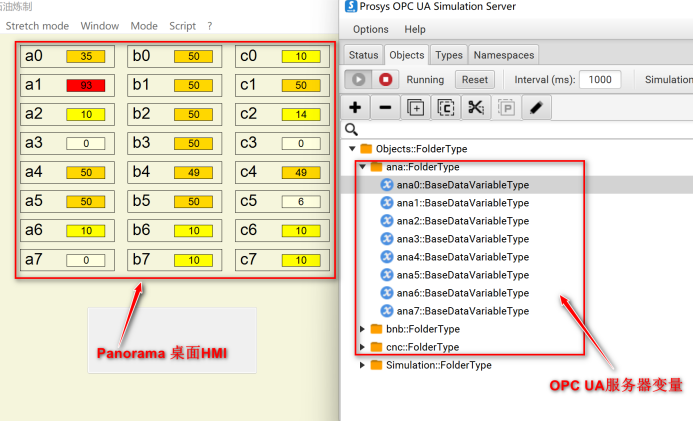

（7）在主画面窗口中将每个组件的视图进行调用，运行Panorama应用程序，就可以看见通过OPC UA得到的数据。

四、总结

虹科Panorama是基于组件开发的一种SCADA平台，可以根据用户项目需求定制个性化组件，具有更好的复用性、改进可扩展性，并且更方便运维人员对设备加进行维护，能够一定程度提高工作效率。
