DW3000电流功耗介绍
典型功率分布
在使用DW3000的操作过程中产生的电流将根据所使用的电源电压，所使用的电池，使用情况等而变化。下图1显示了从典型TX帧传输的电池中提取的电流。图3显示了接收器为接收帧绘制的电流。
最小BOM的TX电流分布

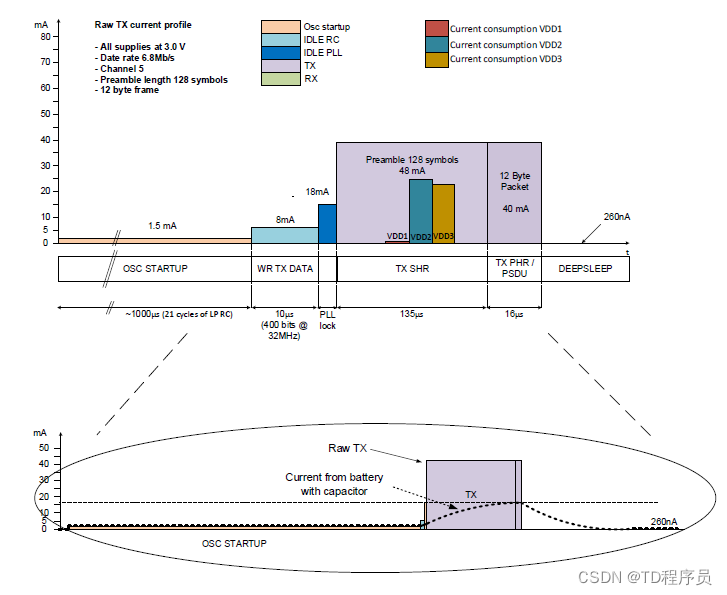

下面的图1显示了在没有前导和6.8Mbps TDoA标签帧的帧传输期间的当前功率分布图。该模式兼容DW1000 TDoA标签闪烁。所有电源都连接到电池，假设为3.0V，即最低BOM选项。
图1

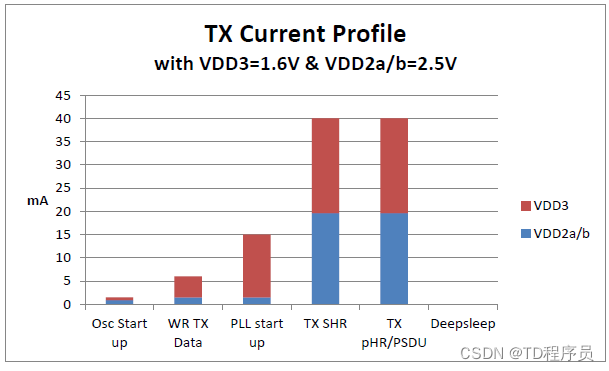

高效率模式的TX电流分布
在高效率模式下，即使用外部DC-DC/PMIC时，VDD3 (1.6V)和VDD2a和VDD2b (2.5V)的电流消耗是不同的，因此使用替代供电方案可以实现更有效的电流消耗。VDD1仅用于为AON内存和IO部分供电，为AON供电的电流消耗可以忽略不计
对于高效率模式，总体功耗取决于外部DC-DC和/或PMIC的效率。对于DW3000设备，不同运行阶段的功耗如下图所示。
图2
接收电流分布

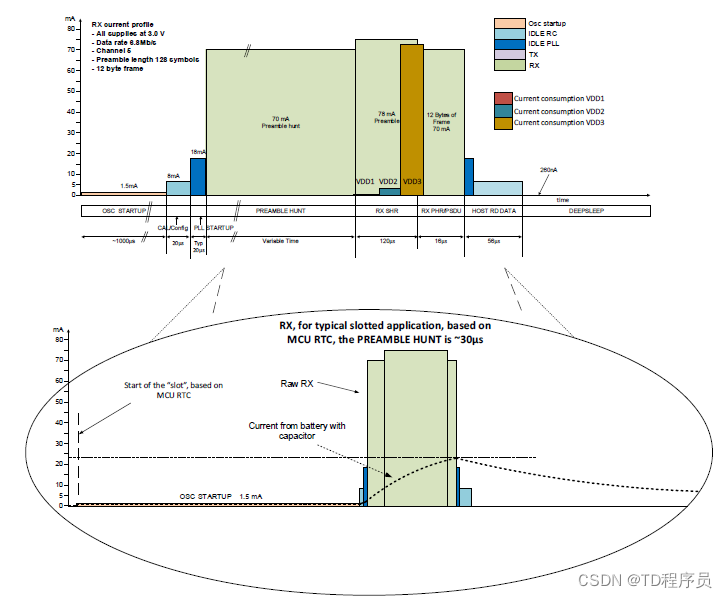

下图3说明了接收单个帧期间的电流分布图。所有电源都连接到电池，假设为3.0V，即最低BOM选项。
下面给出一个例子，其中Preamble Hunt的可变部分为~30us。在优化的双向测距(TWR)协议中使用延迟RX时，前导寻路可以最小化到0(零)，但是使用延迟RX时，IDLE锁相环应该保持在传输结束和接收开始之间。
图3

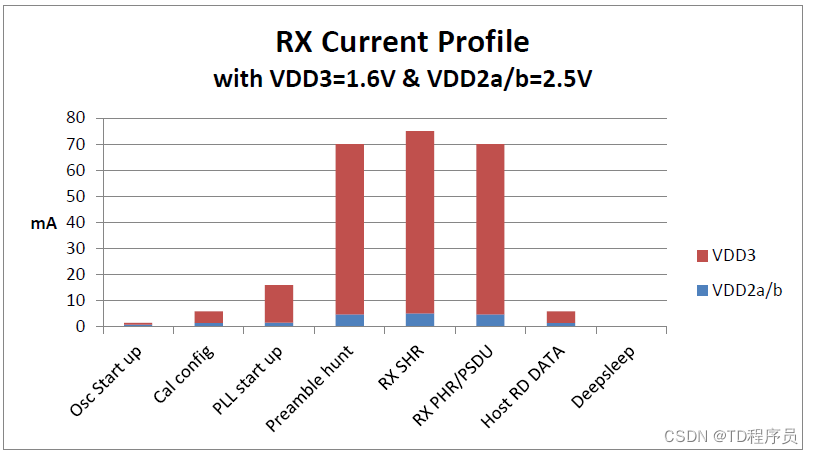

RX电流分布用于高效bom模式
在高效率模式下，即使用外部DC-DC/PMIC时，VDD2 (2.5V)和VDD3 (1.6V)的电流消耗是不同的，因此使用替代电源方案可以实现更有效的电流消耗。VDD1仅用于为AON内存和IO供电，为AON供电的电流消耗可以忽略不计。
典型的TWR电流分布
下图显示了典型的优化双面TWR方案期间启动器设备的电流分布情况。所有电源都连接到电池，假设为3.0V，即最低BOM选项。
在优化后的TWR协议中使用了延迟RX和延迟TX的实例。需要注意的是，在双向测距过程中，IDLE锁相环应该保持在TX和RX帧之间，以保证芯片时钟域的稳定。如果芯片用于协议，其中不需要精确的时钟(例如数据传输应用程序)，那么IDLE RC可用于在TX和RX状态之间节省电力。在这种情况下，应该在TX和RX开始之前考虑锁相锁时间。
内部电源分配
方框图展示了DW3000设备内部的配电关系。
