触摸屏与PLC之间1主2从以太网通讯搭建方式
触摸屏与PLC之间的通讯没任何难度，它们之间的通讯一般是主/从关系。在Profinet协议下，实现触摸屏与多台PLC之间无线通信也是可以的，但要确认好触摸屏与PLC的型号。本文将为大家提供一个触摸屏与多台PLC之间无线Profinet通信的参考方案。
测试设备与参数：
西门子PLC型号：S7-1200 × 2台
触摸屏：MCGS-TPC7031KT × 1台
无线通讯终端：DTD418MA × 3块
主从关系：1主2从
通讯接口：RJ45接口
供电：12-24VDC
通讯协议：Profinet协议
传输距离：100米，1KM

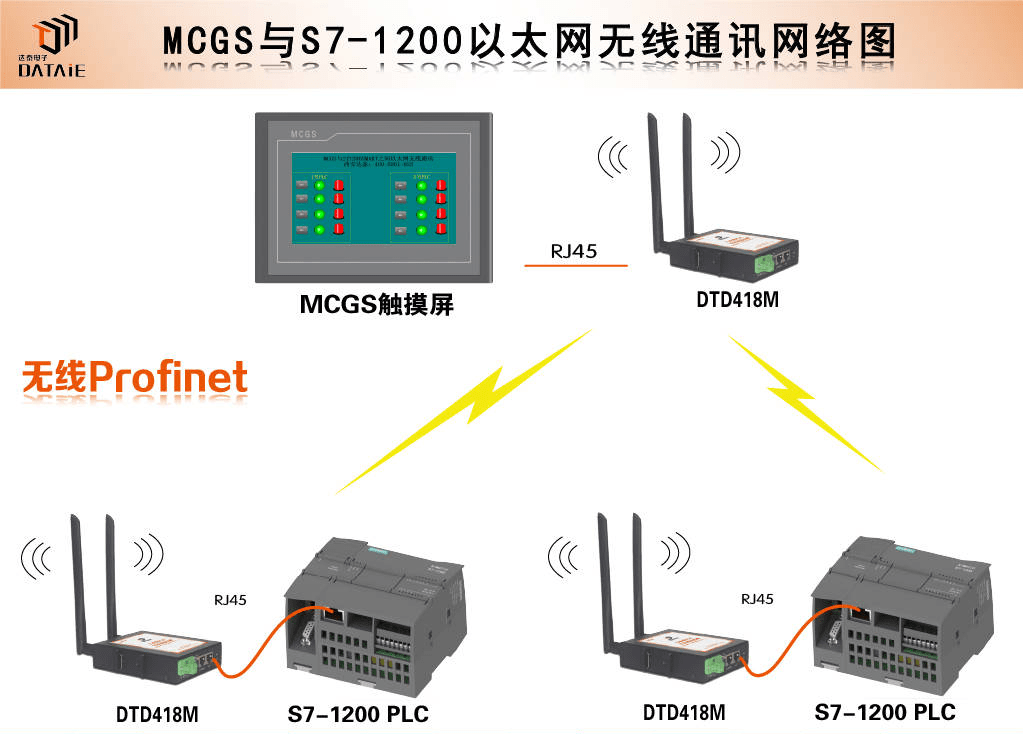

无线通讯搭建方式：
本方案中，用户无需更改网络参数和原有程序，通过欧美系PLC专用无线通讯终端DTD418M，即可直接替换触摸屏与PLC之间有线以太网通讯，且稳定方便的实现Profinet协议下无线以太网通讯。
1.接线方式：

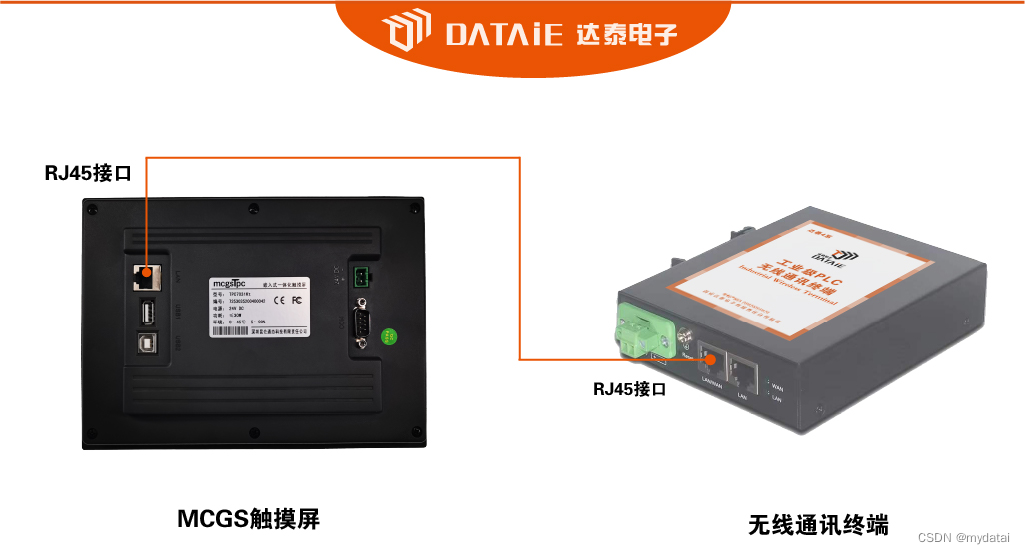

触摸屏与DTD418M接线
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入MCGS触摸屏的RJ45接口。

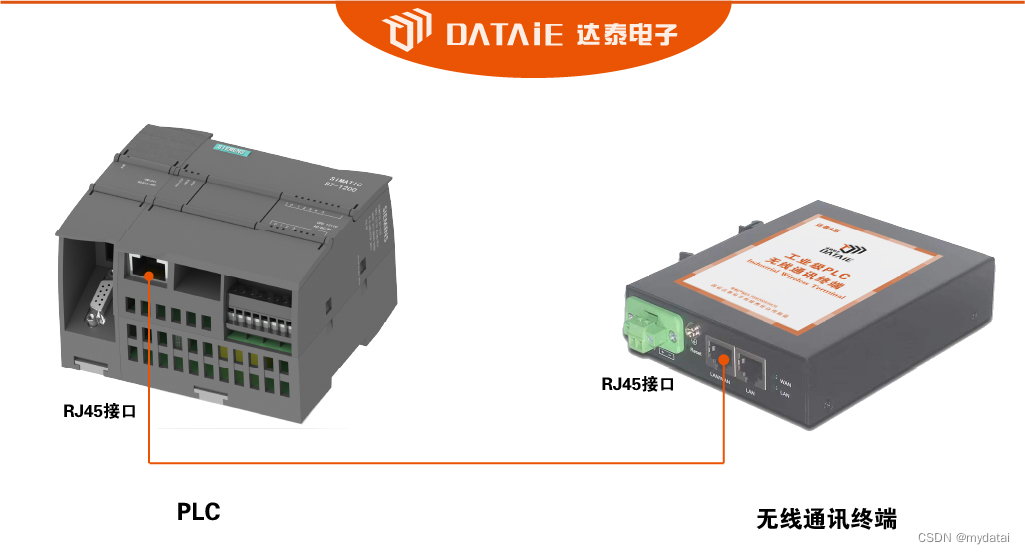

PLC与DTD418M接线
用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。
2.触摸屏配置：
1.文件-新建工程
2.设备窗口-设备工具箱-通用TCP/IP设备-Siemens-1200
设置IP地址
4.每台设备的变量的添加

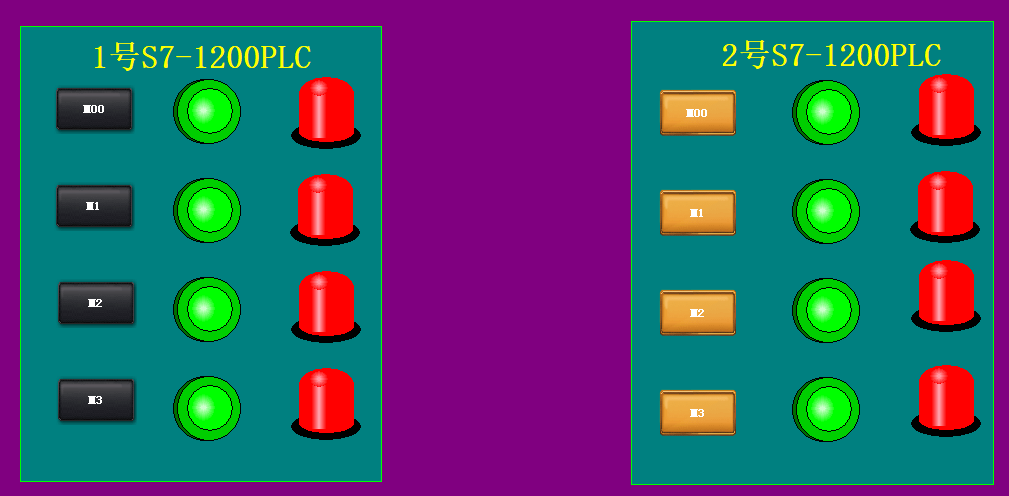

5.画面制作
3.PLC简单配置：
1.地址配置
2.链接机制
3.简单程序编写（源代码中已编写好），用M点驱动响应的Q点输出。
4.程序下载
2台PLC的IP分别设置192.168.2.12和192.168.2.13，将程序下载到PLC。
测试方法：
1、用触摸屏的M点按钮控制PLC对应的Q点，同时在触摸屏上监测Q点输出。
2、给PLC的I点输入信号，看触摸屏是否有监测到相应点的信号。
