S32K144-Auto SAR MCAL层 ADC驱动模块配置详解
创始人
2025-06-01 14:53:30
0次
基础知识
ADC大家都不陌生，ADC驱动模块主要负责就是：
1、初始化ADC模块并进行控制；
2、使能/停止触发源进行/关闭模数转换；
3、查询转换状态与结果。
两种转换模式：
①单次转换（One-Shot Conversion）：ADC通道组中每个ADC通道只执行一次转换。
②连续转换（Continuous Conversion）：在启动转换后，ADC通道组将会自动重复进行转换，而不需要再次触发。
两种触发源：
①软件触发（SW-TRIGGER）：ADC通道组通过ADC模块提供的服务来启动/停止转换，其可在上述两种转换模式下使用。说白了就是用API函数来触发。
②硬件触发（HW-TRIGGER）：ADC通道组通过硬件事件（如边沿触发、定时器等）来启动转换，但该方式只能用于单次转换模式。对于S32K系列来说，ADC驱动默认的硬件触发源是MCU内部可配置的PDB模块。
开始配置
新建，进入，一气呵成

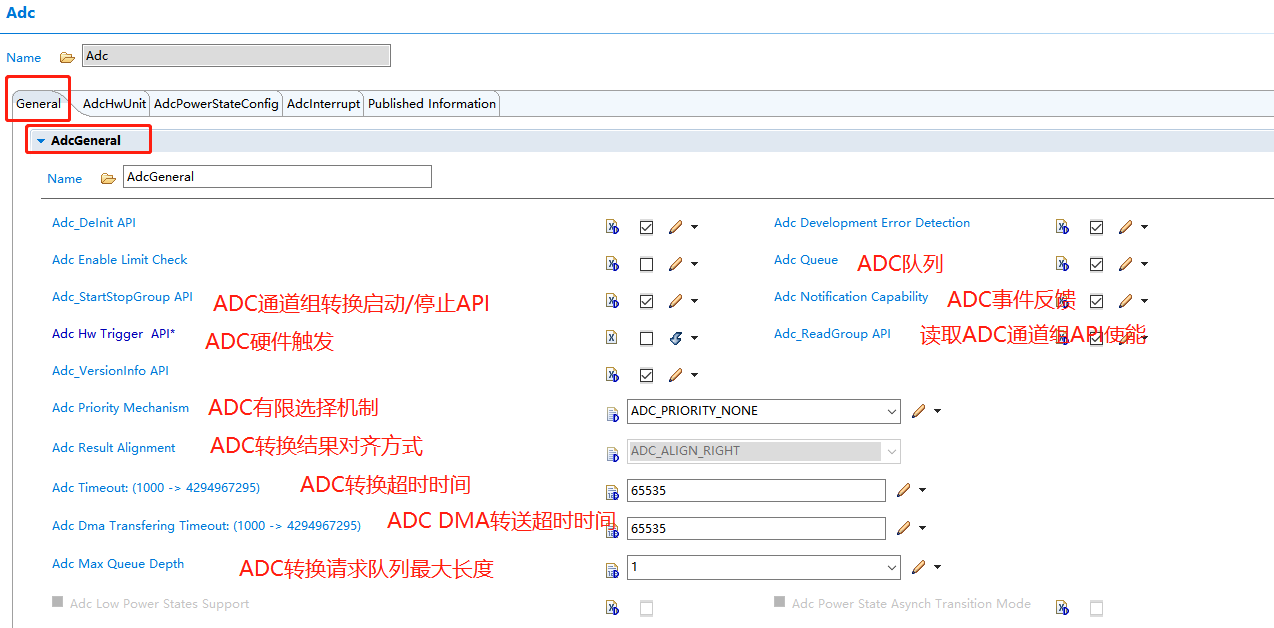

ADCGeneral配置
这里的一些ADCGeneral配置有点多，要留意一下。
对了这里是 优先 ，不小心打错了。

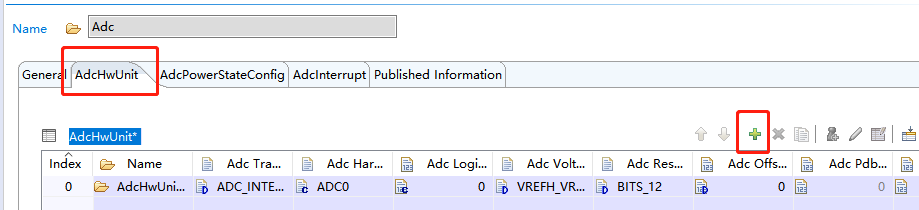

AdcHwUnit*
ADC的硬件单元配置，进入标签栏，新建，双击进入：
Adc Resolution* ADC采样通道位宽，也就是精度。

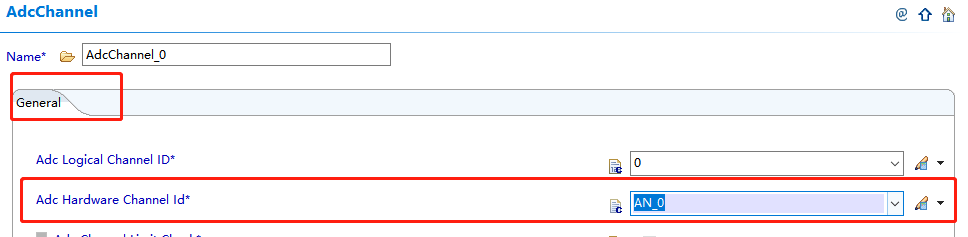

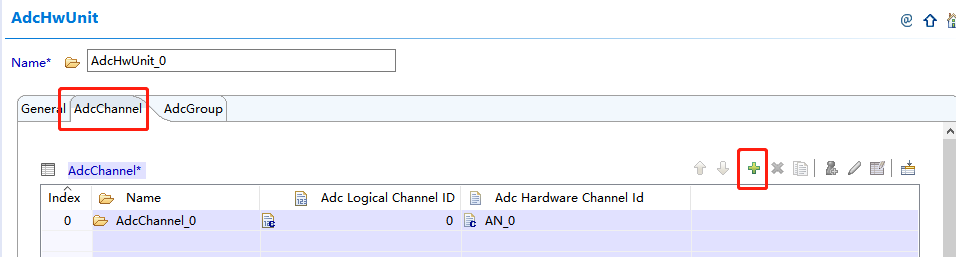

AdcChannel*
进入，新建，双击
选好自己要使用的是哪一个通道就好。

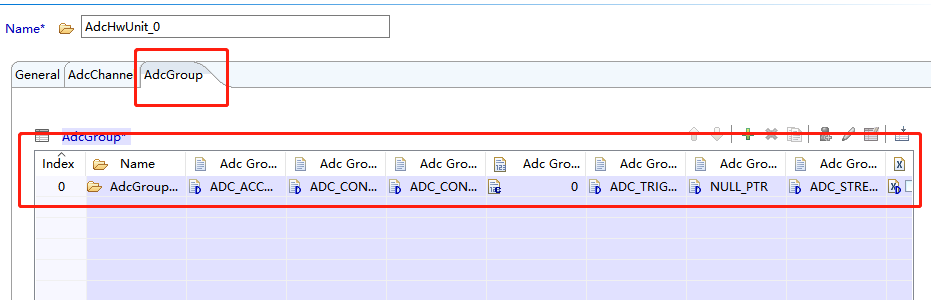

但是一般情况下，我们都是以ADC通道组的形式统一配置：

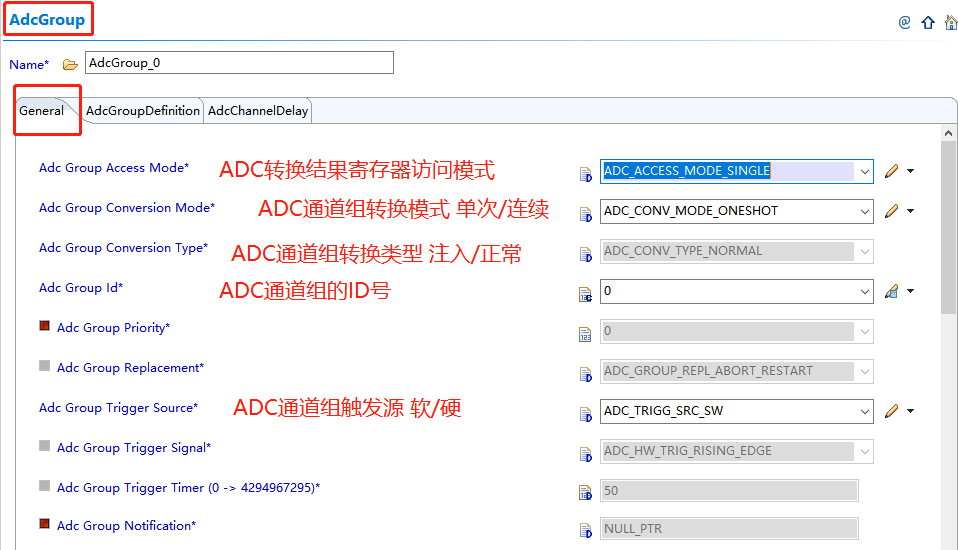

双击进入：

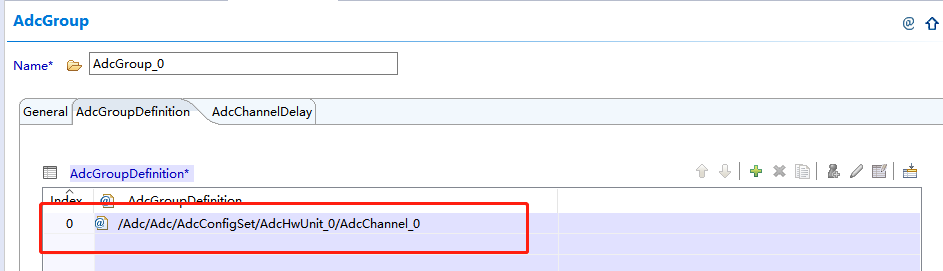

不要忘记把前面你配置的通道，都加到你的通道组里面

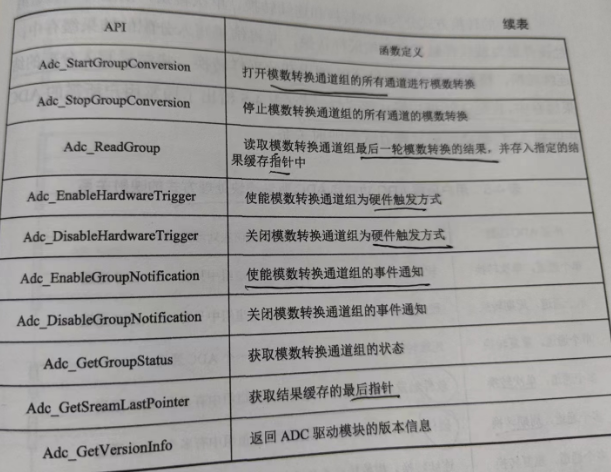

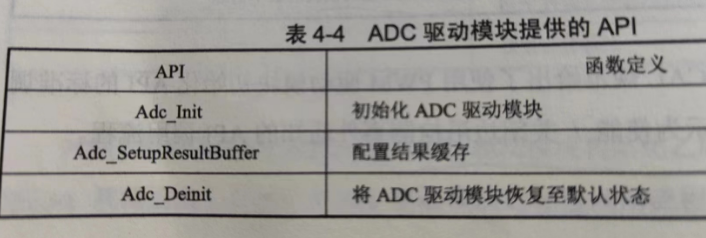

API函数
