STM32TIM定时器

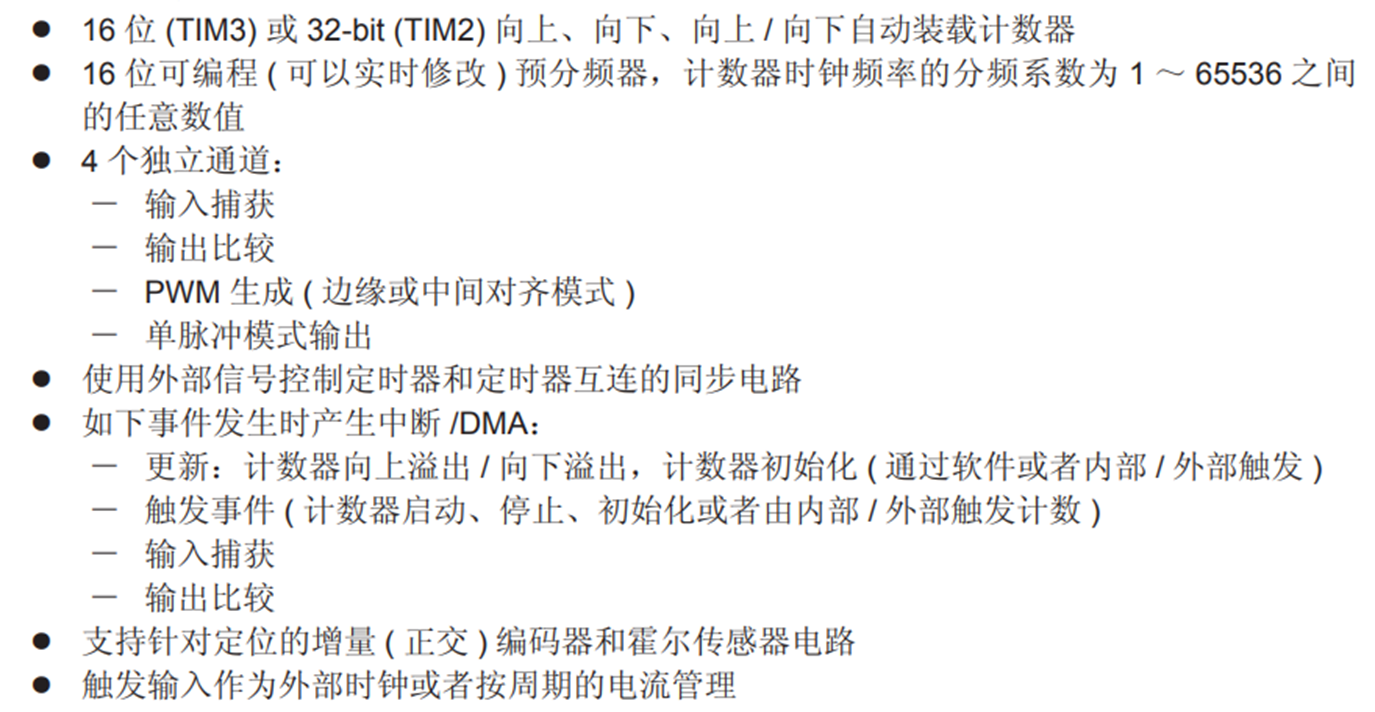

功能

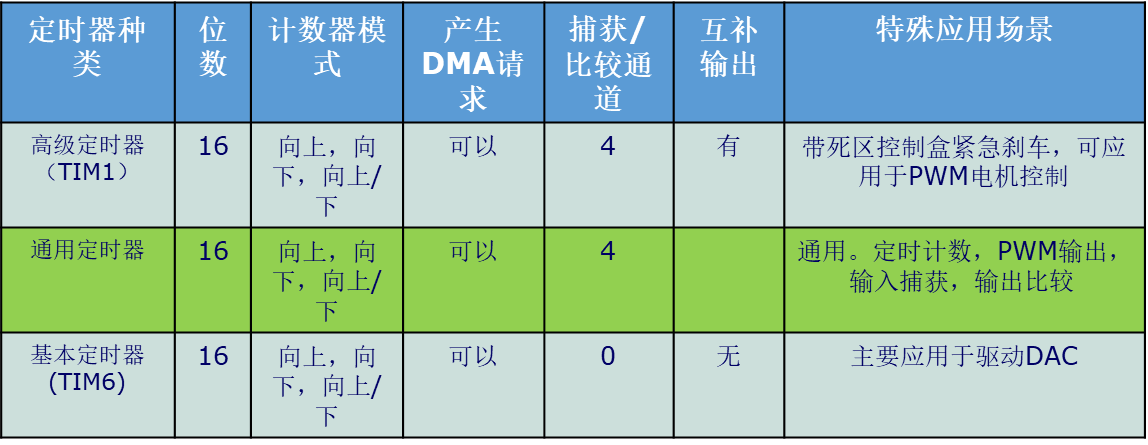

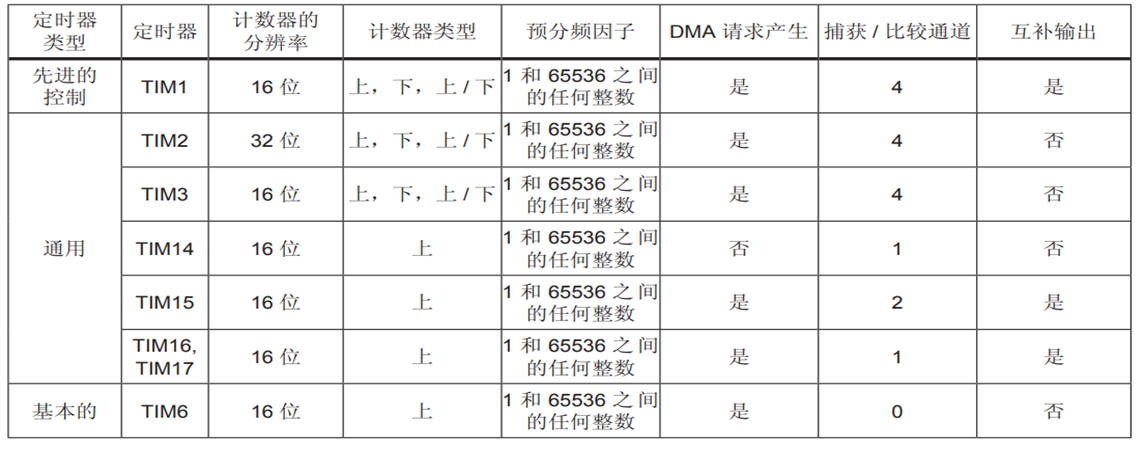

三种定时器区别
计数模式

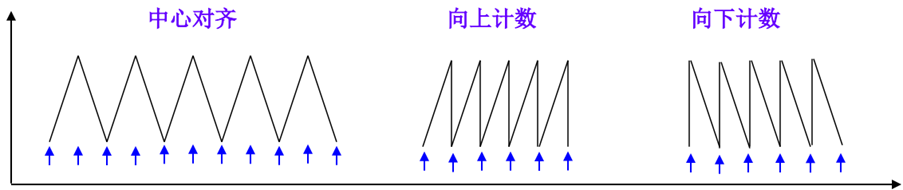

通用定时器可以向上计数、向下计数、向上向下双向计数模式。

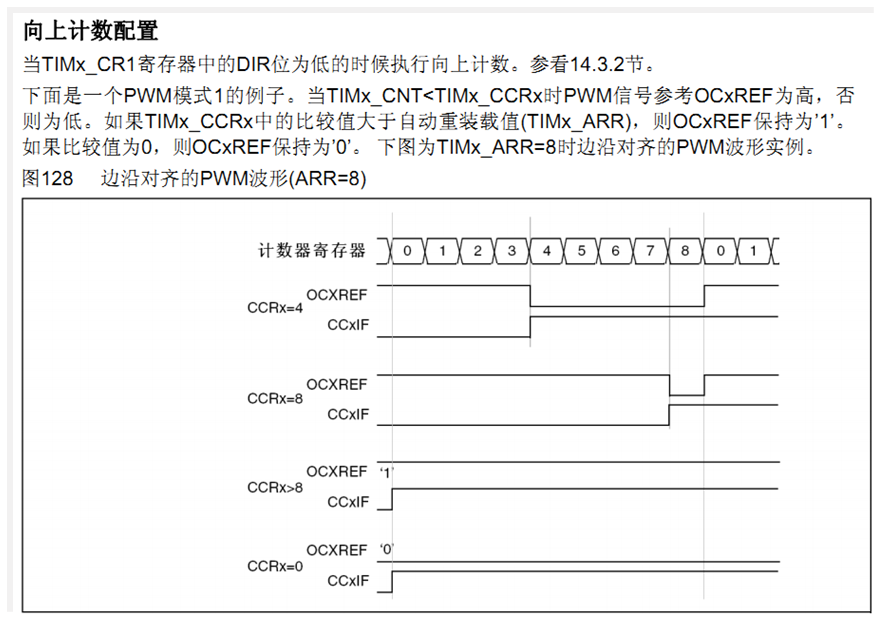

①向上计数模式：计数器从0计数到自动加载值(TIMx_ARR)，然后重新从0开始计数并且产生一个计数器溢出事件。
②向下计数模式：计数器从自动装入的值(TIMx_ARR)开始向下计数到0，然后从自动装入的值重新开始，并产生一个计数器向下溢出事件。
③中央对齐模式（向上/向下计数）：计数器从0开始计数到自动装入的值-1，产生一个计数器溢出事件，然后向下计数到1并且产生一个计数器溢出事件；然后再从0开始重新计数。

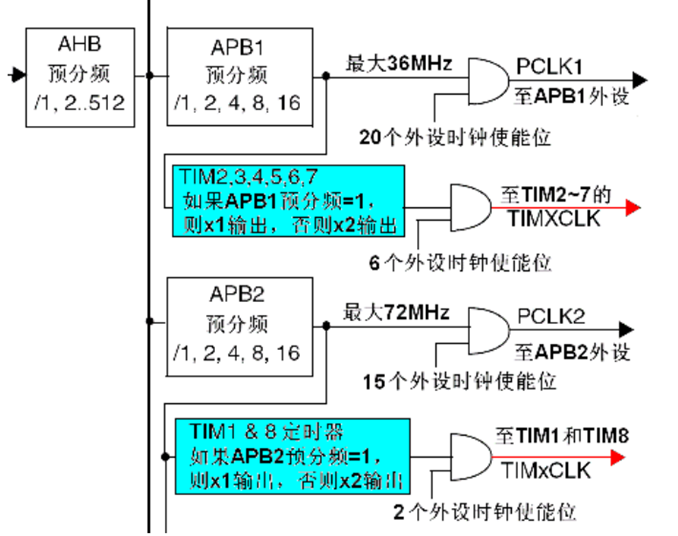

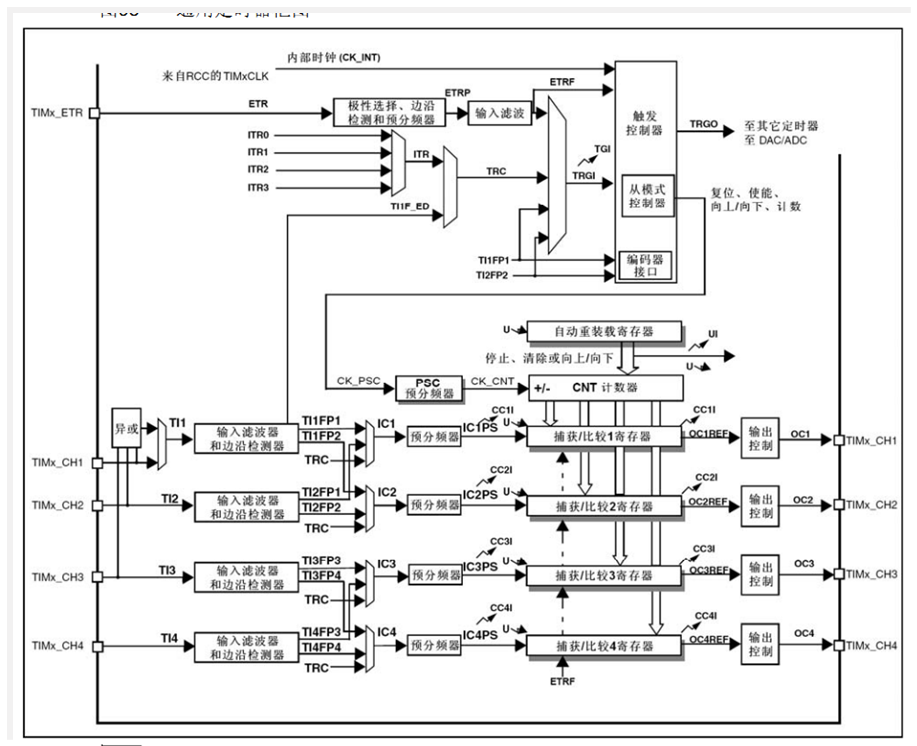

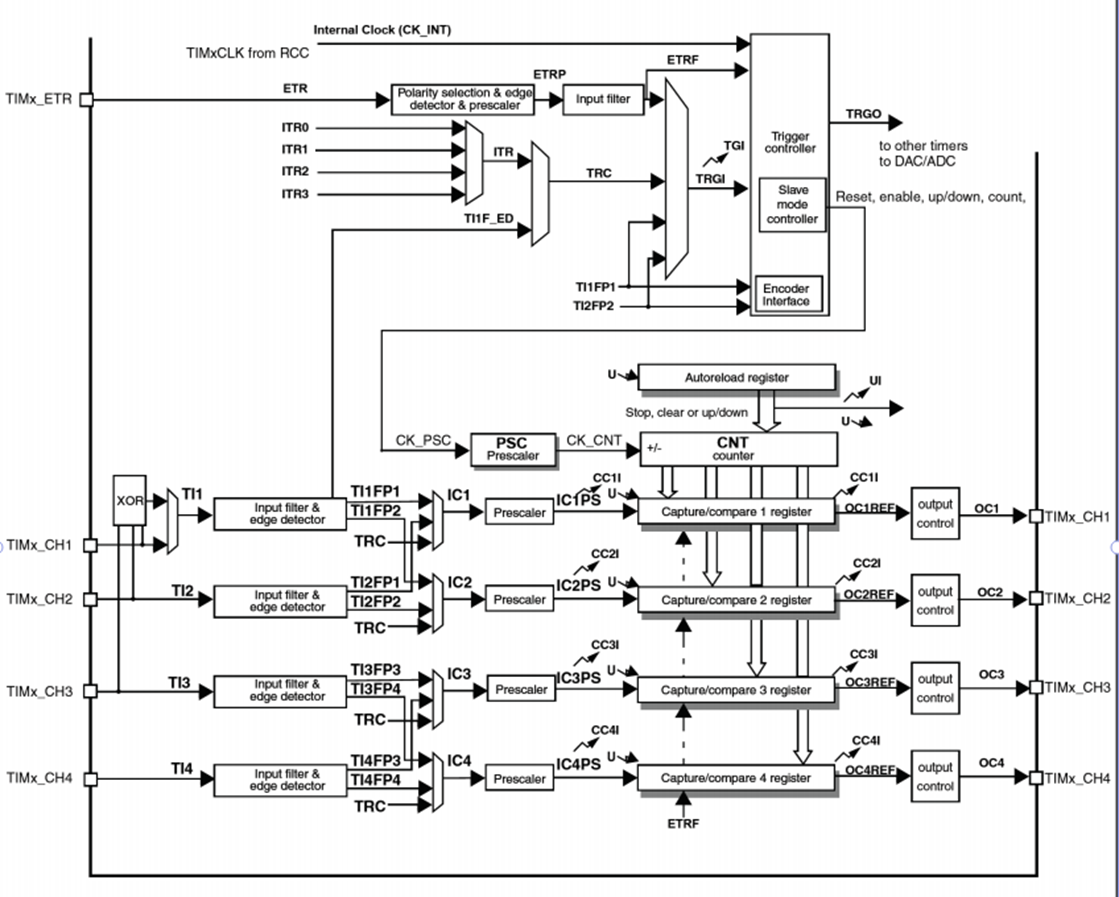

通用定时器框图
寄存器

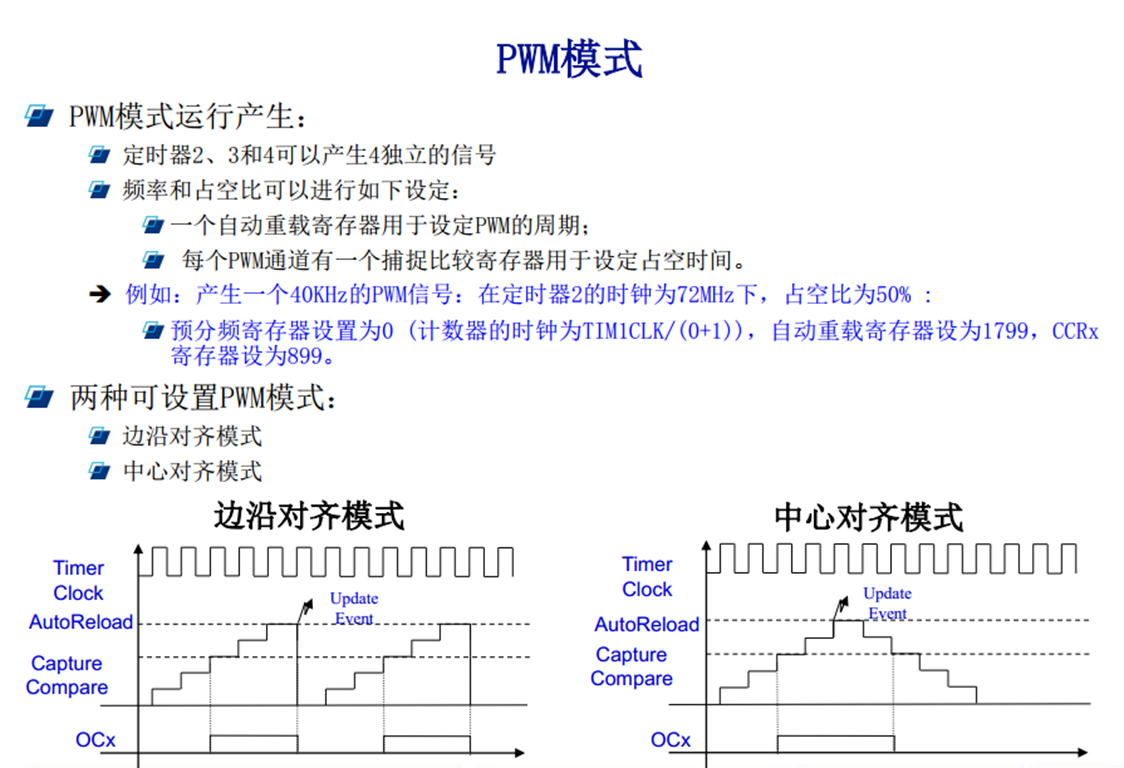

PWM
定时器中断实验相关寄存器

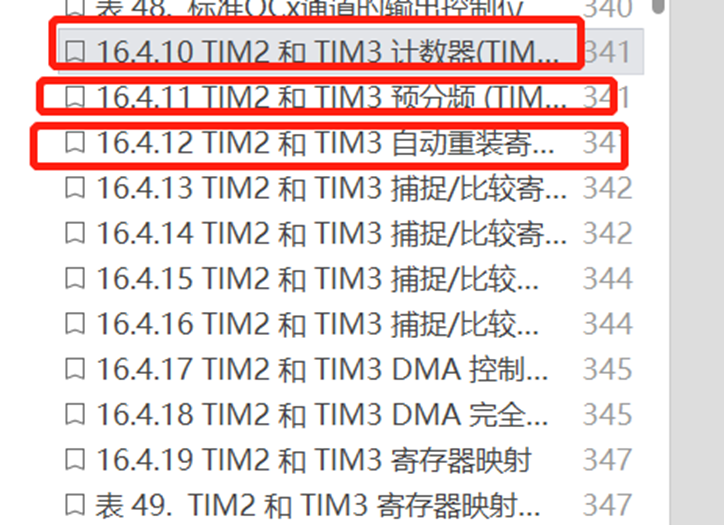

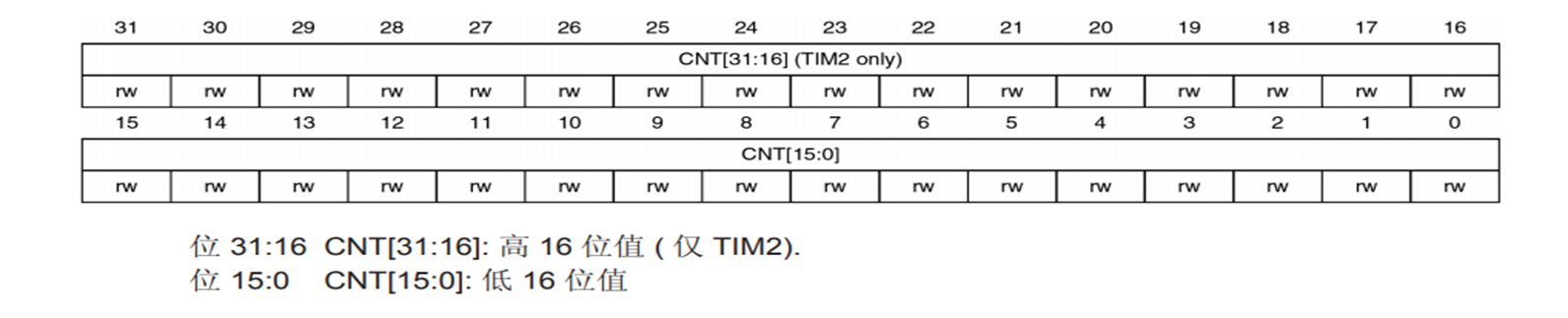

计数器当前值寄存器CNT

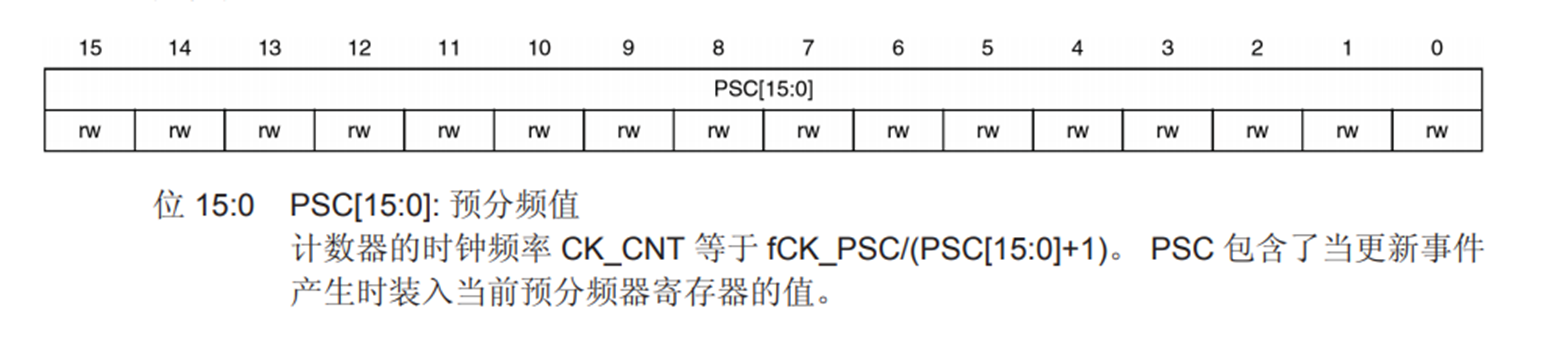

预分频寄存器TIMx_PSC

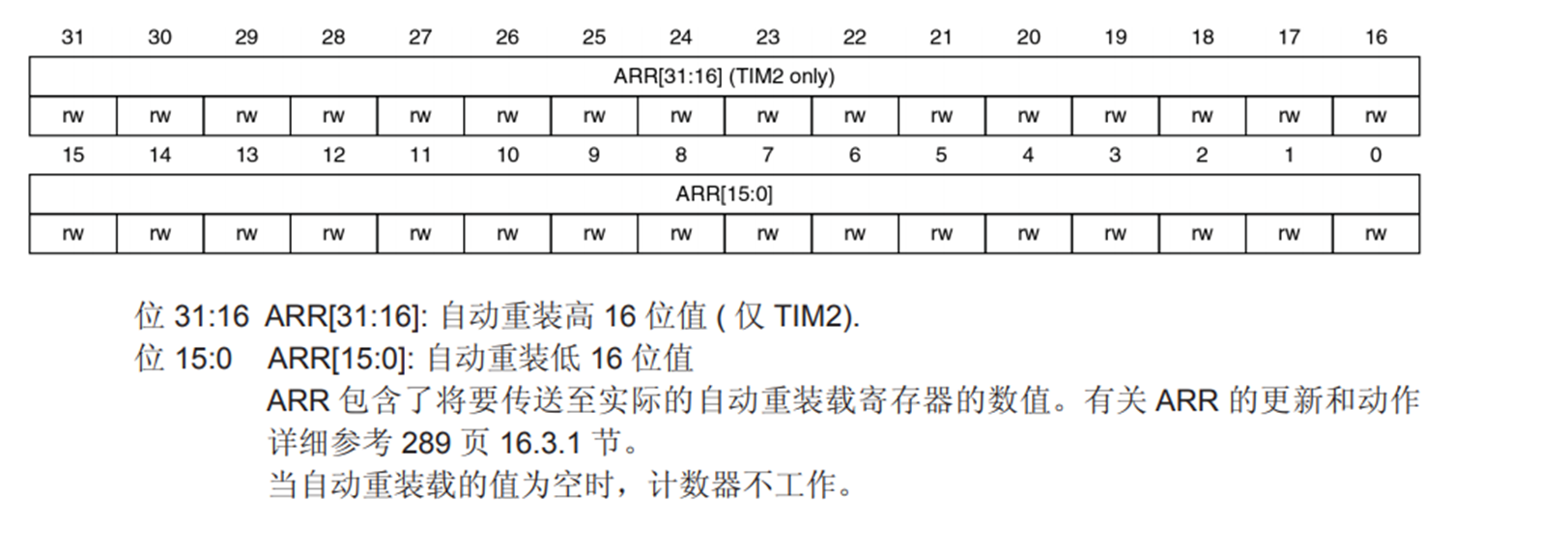

自动重装载寄存器（TIMx_ARR)

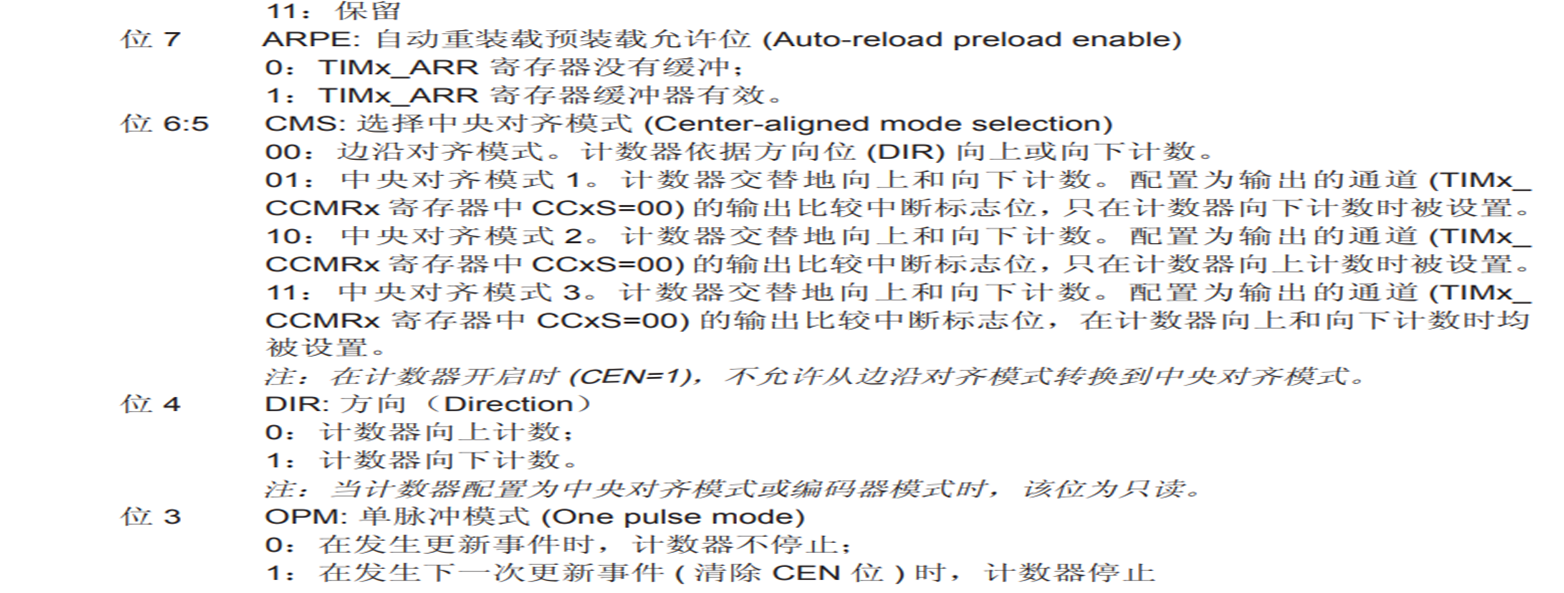

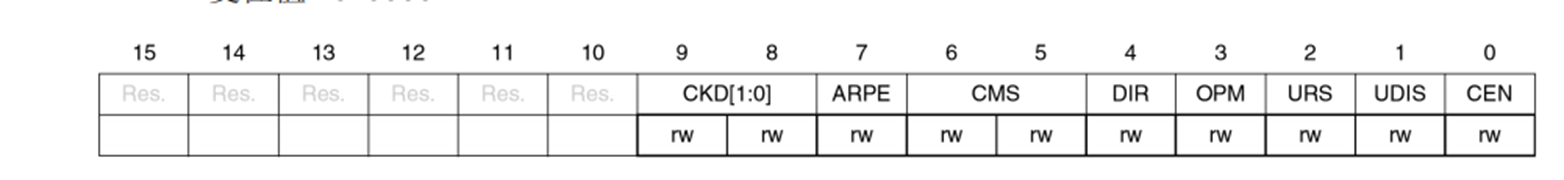

控制寄存器1（TIMx_CR1）
程序设计
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){if(htim->Instance == TIM2){HAL_UART_Transmit(&huart1,"helloworld",strlen("helloworld"),1000);} }PWM工作过程

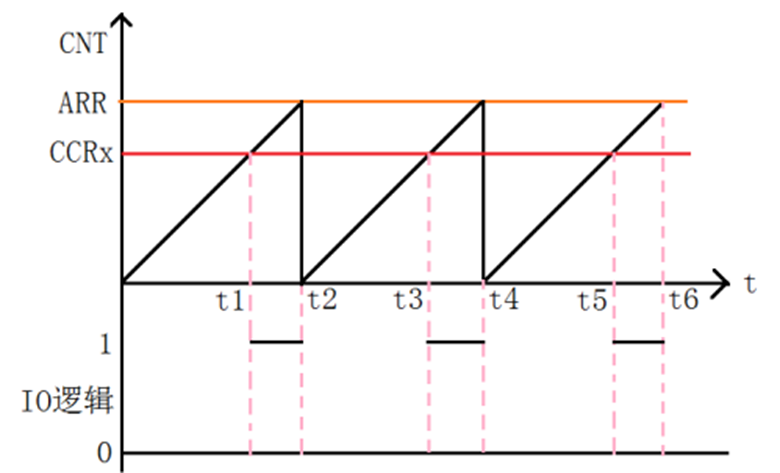

CCR1:捕获比较(值)寄存器（x=1,2,3,4):设置比较值。

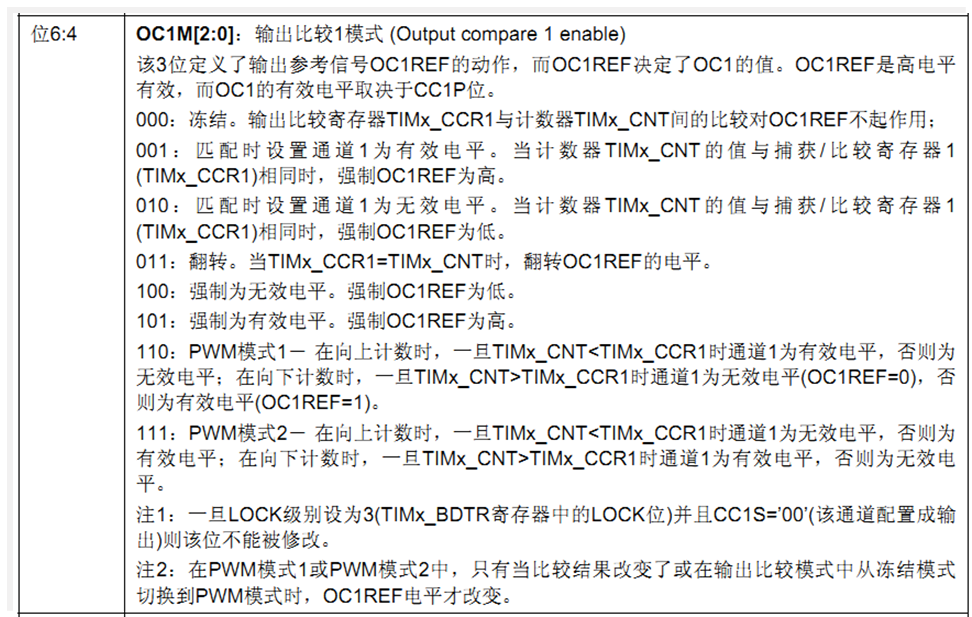

CCMR1: OC1M[2:0]位：
对于PWM方式下，用于设置PWM模式1【110】或者PWM模式2【111】
CCER:CC1P位：输入/捕获1输出极性。0：高电平有效，1：低电平有效。
CCER:CC1E位：输入/捕获1输出使能。0：关闭，1：打开。

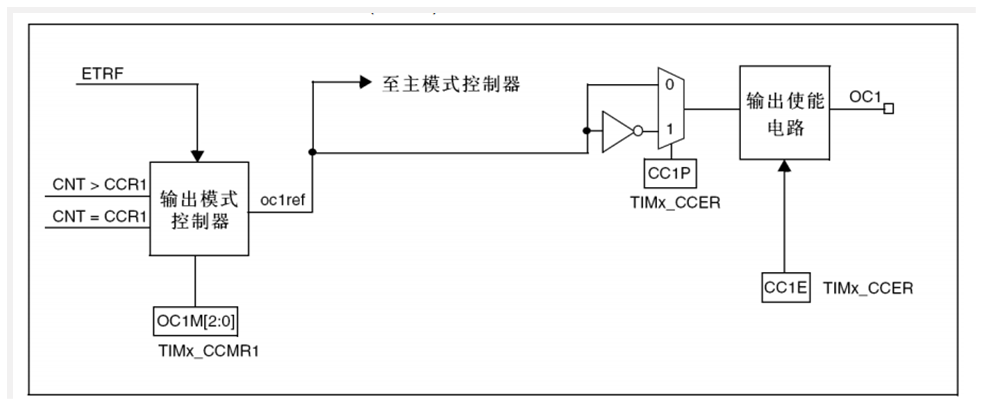

寄存器TIMx_CCMR1的OC1M[2:0]位来分析：
PWM编程过程
使能定时器3和相关IO口时钟。
使能定时器3时钟：RCC_APB1PeriphClockCmd();
使能GPIOB时钟：RCC_APB2PeriphClockCmd();
② 初始化IO口为复用功能输出。函数：GPIO_Init();
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
这里我们是要把PB5用作定时器的PWM输出引脚，所以要重映射配置，
所以需要开启AFIO时钟。同时设置重映射。
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE);
④ 初始化定时器：ARR,PSC等：TIM_TimeBaseInit();
⑤ 初始化输出比较参数:TIM_OC2Init();
⑥ 使能预装载寄存器： TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);
⑦ 使能定时器。TIM_Cmd();
⑧ 不断改变比较值CCRx，达到不同的占空比效果:TIM_SetCompare2();
